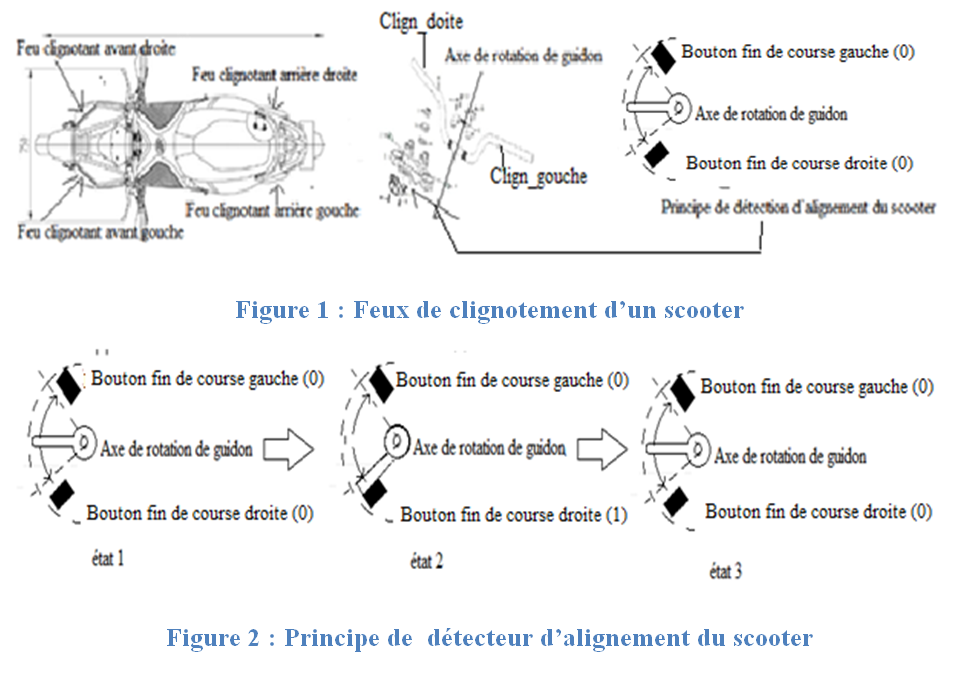

Nous désirons  commander  les feux de clignotement d’un scooter  à l’aide d’un PIC 16F84A, illustré par la figure 1. Le scooter  est équipé par 4 feux de direction : deux à gauche et deux à droite (avant et arrière). Le conducteur  du scooter  dispose au niveau  de  la  poignée  du guidon deux  boutons: (Clign_gouche, Clign_doite).  Une fois le conducteur  appuie sur  un des deux  boutons poussoir, le clignotement des deux feux correspondants est déclenché, accompagné d’un bip sonore avec une fréquence de 2Hz. L’arrêt de clignotement se fait par un  détecteur d’alignement du scooter positionné à l’axe de rotation au milieu de guidon doté de deux boutons de fin de course (Droite, et Gauche) pour indiquer la direction de guidon. Le principe de  fonctionnement est présenté dans la figure 2.
